Drahtvorschub LAfet® SM GS
Schlupfoptimierte Förderung für dünne Drähte (0,2–0,6 mm)
Unser Feindrahtvorschubsystem LAfet SM GS kommt überall dort zum Einsatz, wo sehr dünne Drähte im Bereich 0,2–0,6 mm kontrolliert und materialschonend zugeführt werden müssen. Typische Anwendungsfelder sind das Mikroschweißen, Laserauftrags- und Fügeprozesse, Elektronikverbindungen oder die Verarbeitung von Medizin- und Edelmetalldrähten wie z. B. Nitinol und Platin-Rhodium.
Mit zwei synchron laufenden Zahnriemen sorgt der LAfet®-SM GS für eine gleichmäßige, schlupfoptimierte Förderung. Der flächige Andruck schont den Draht und erlaubt eine konstante Zuführung.

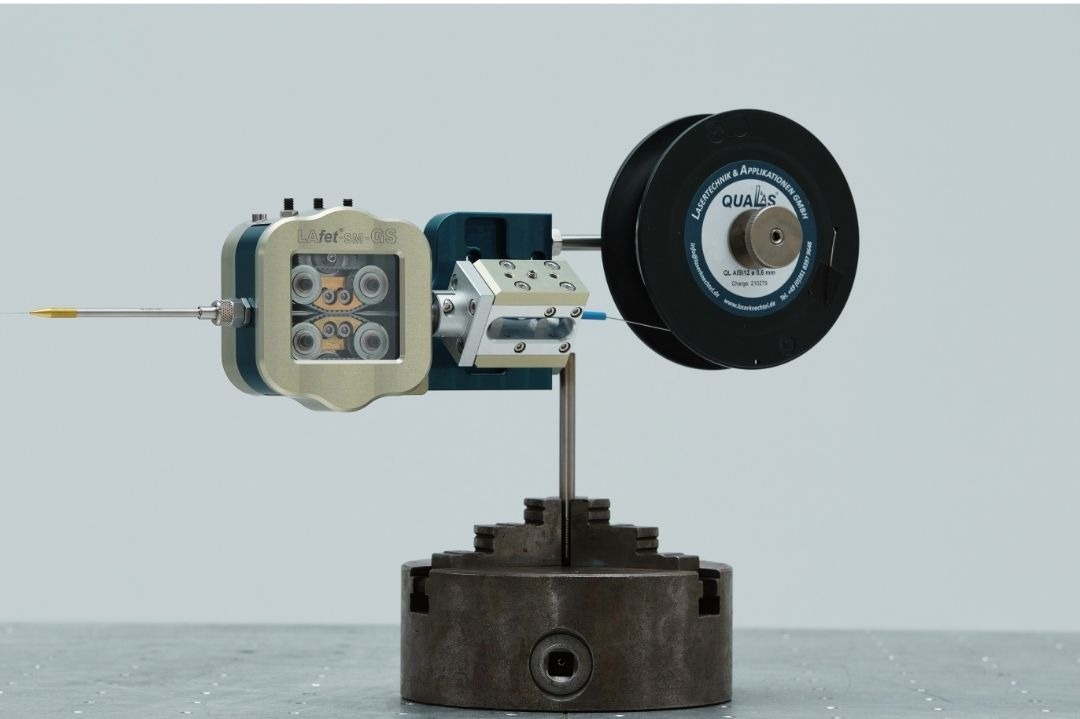

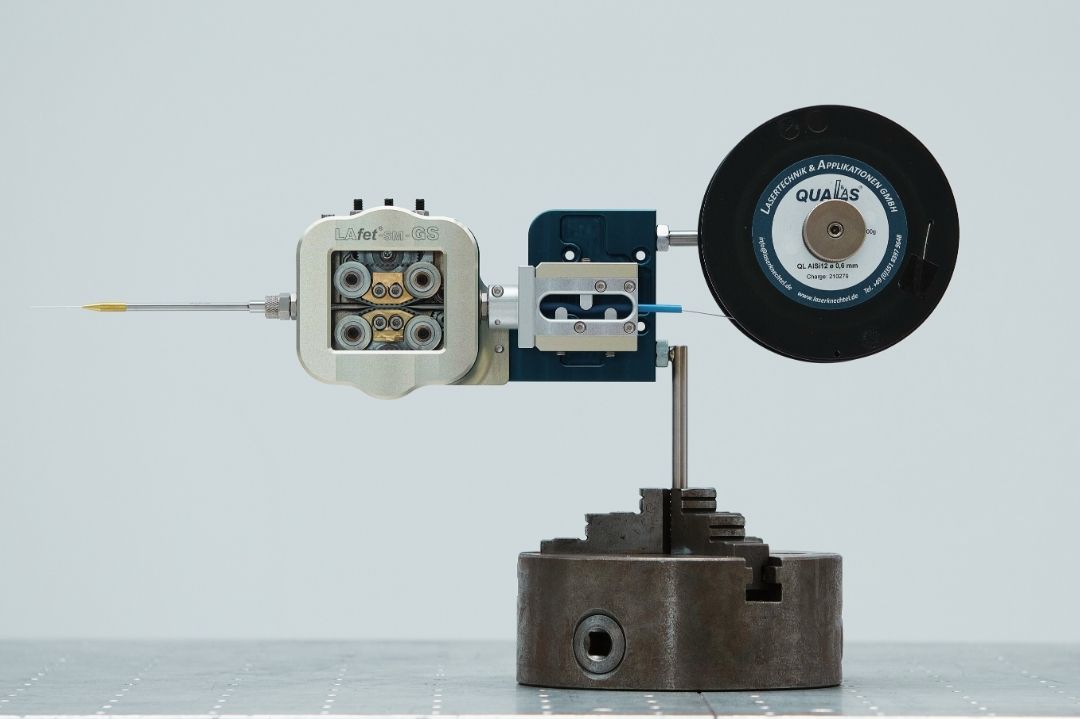

LAfet®-SM GS Drahtvorschub
Kontrollierte und materialschonende Drahtzuführung für Mikroschweißen, Laserfügen und weitere Präzisionsanwendungen
Der LAfet®-SM GS führt sehr dünne Drähte kontrolliert und materialschonend zu. Zwei synchron laufende Zahnriemen mit servoverstärktem Andruck bilden eine definierte Grip-Zone von 10 mm und sorgen für eine ruhige Förderung – bei Start-Stopp wie auch Reversierbewegungen.
Der Drahtvorschub ist für runde, schubfähige Drähte mit Durchmessern von 0,2 bis 0,6 mm ausgelegt. Kleinere Durchmesser sind nach Absprache und Vorprüfung ebenfalls möglich.
Funktionsweise und technische Highlights

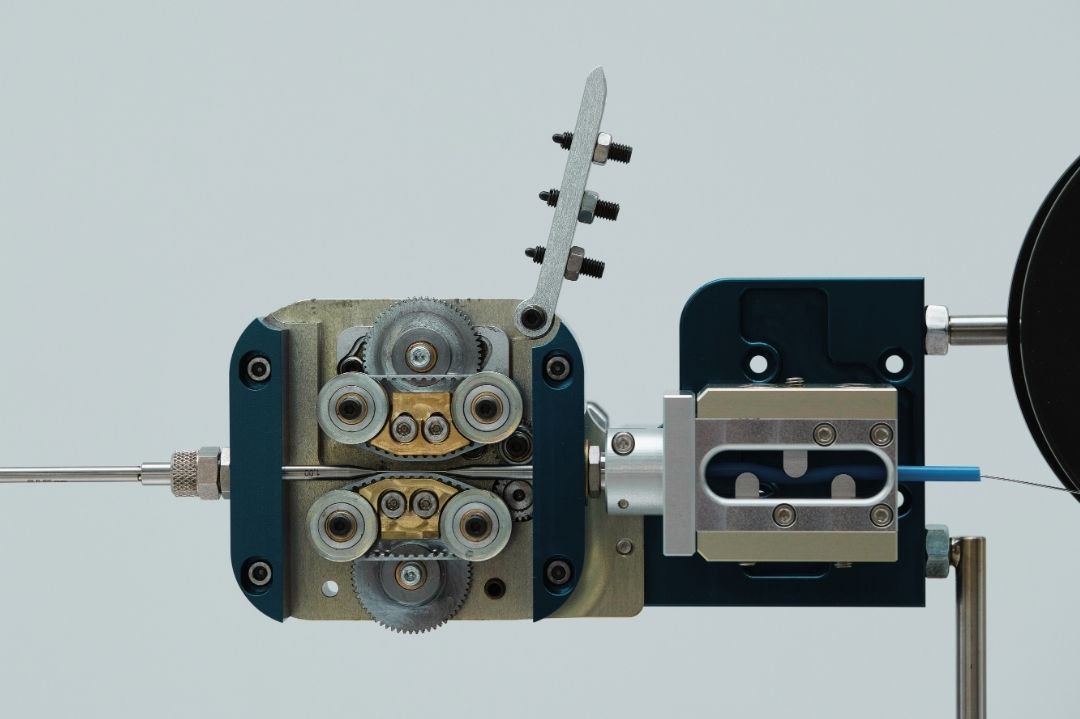

Der Draht läuft zwischen zwei gegenüberliegenden Zahnriemen über einen Gleitschuh. Im Kontakt mit dem Draht ist dabei die glatte Riemenrückseite, nicht die Verzahnung. Die Riemen laufen synchron gegeneinander und bilden einen definierten Klemmspalt von 10 mm. Über diese Grip-Zone wird die Anpresskraft flächig verteilt.
Der servoverstärkte Andruck passt die Anpresskraft dynamisch an. Zusammen mit dem Formschluss der Riemen auf den Umlenkrädern reduziert das den Schlupf auf ein Minimum und ermöglicht eine gleichmäßige Drahtförderung auch bei empfindlichen und sehr dünnen Drähten.

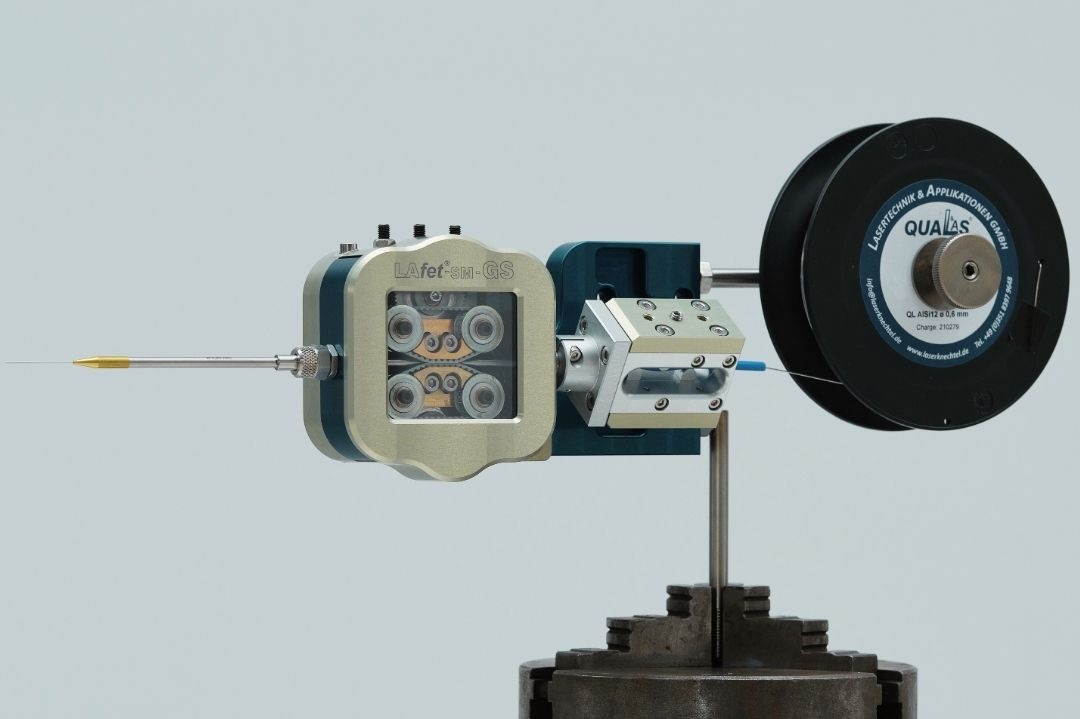

Das Richtwerk ist stufenlos um 360° positionierbar. Es entfernt den Drall aus der Spule und richtet den Draht für die exakte Übergabe an die Prozessstelle aus. So wird ein linearer, achsgerechter Drahtaustritt erreicht.
Kompatible Drahtwerkstoffe
Verarbeitet werden können unter anderem Stahl und Edelstahl, Aluminium, Bronze, Gold, Silber, Kupfer, Nitinol, Platin-Rhodium, Tantal sowie Zinn und Zinnlegierungen. Auch weitere Drahtwerkstoffe und geeignete nichtmetallische Werkstoffe sind möglich.
Der Draht muss einen runden Querschnitt haben und schubfähig sein. Optimal ist ein Durchmesser von 0,2 bis 0,6 mm. Für kleinere Durchmesser ist eine Auslegung nach Absprache und Vorprüfung möglich.
Für Mikroschweißen, Laserfügen und Präzisionsanwendungen
Der LAfet®-SM GS eignet sich für Anwendungen, bei denen sehr dünne Drähte kontrolliert und mit konstanter Geschwindigkeit zugeführt werden müssen. Dazu gehören insbesondere Mikro-Laser-Drahtzuführungen für Schmuck, Uhren und Dentaltechnik sowie Laserauftrags- und Verbindungsschweißen.
Weitere Einsatzfelder sind die medizintechnische Drahtverarbeitung, etwa von Nitinol oder Platin-Iridium für Elektroden, Katheter und Implantatkomponenten, sowie Bond- und Kontaktierungsanlagen für Gold-, Aluminium- oder Silberdrähte.
Auch vor Wickel-, Biege-, Richt- und Ablängsystemen sowie in automatisierten Mikrolöt- und Widerstandsschweißzellen kann der Vorschub eingesetzt werden.
TECHNISCHE DATEN
LAfet® SM Duplex
Das Produktdatenblatt zum automatischen Drahtvorschub LAfet® SM Duplex als Download.
Produkdatenblatt
Mobiles Drahtvorschubsystem
LAfet® -SM mobil
Sie sind auf der Suche nach einem ortsunabhängig und flexibel einsetzbaren Drahtvorschubsystem? Dann ist unser LAfet® -SM mobil das Mittel der Wahl.
Der Laserschweißdraht wird über das Griffstück des LAfet®SM Mobil, unter direkter Beobachtung des Laserschweißers, der Schmelze zugeführt. Beginn und Ende der Drahtzufuhr werden durch Kontaktierung oder Isolierung der Laserdrahtspitze vom Schweißbauteil realisiert.

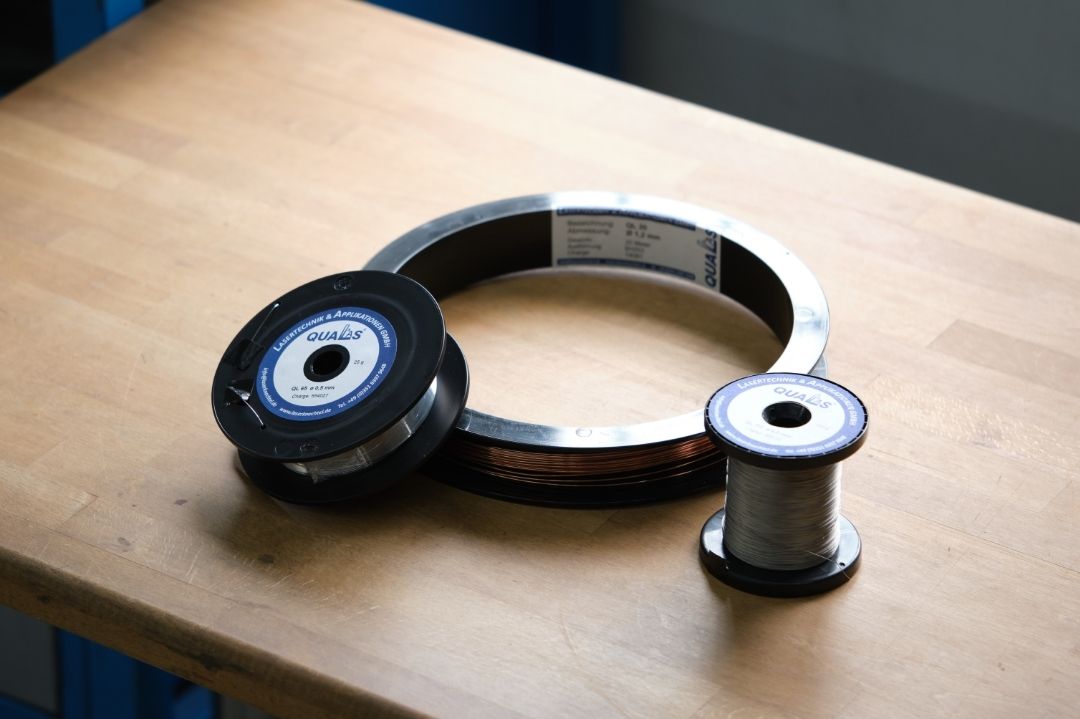

Schweißzusätzen von QUALAS®
Eine Eigenmarke der L & A Lasertechnik und Applikationen GmbH.
Die besten Ergebnisse erzielen Sie in Kombination mit den Schweißzusätzen von QUALAS®, die wir in Zusammenarbeit mit erfahrenen Metallurgen, Anwendern und Schweißzusatz-Herstellern entwickelt haben.
Unsere QUALAS®-Schweißzusätze liefern wir auf Wunsch auch mit Kennzeichnung: In diesem Fall ist die „Werkstoffnummer“ nach EN 10027-2:1992-09 auf der Drahtoberfläche eingraviert und somit dauerhaft erkennbar.

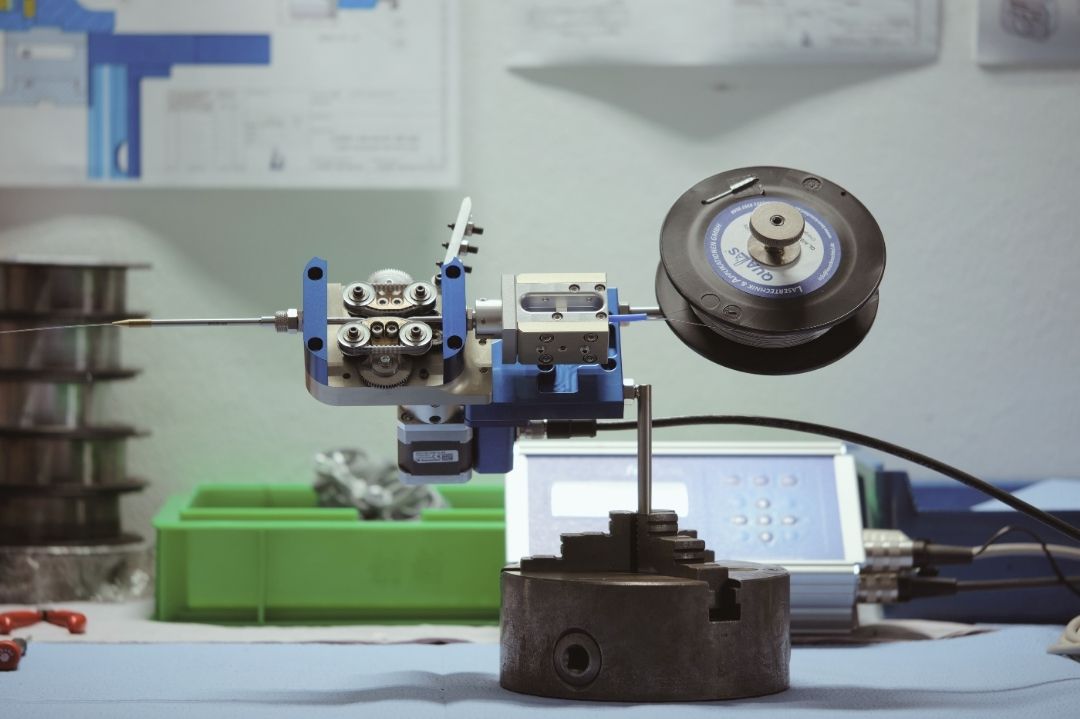

Automatischer Drahtvorschub in Anwendung
