Drehteller/Plandrehtisch

L & A GmbH  >  Produkte  >  Drehteller/Plandrehtisch

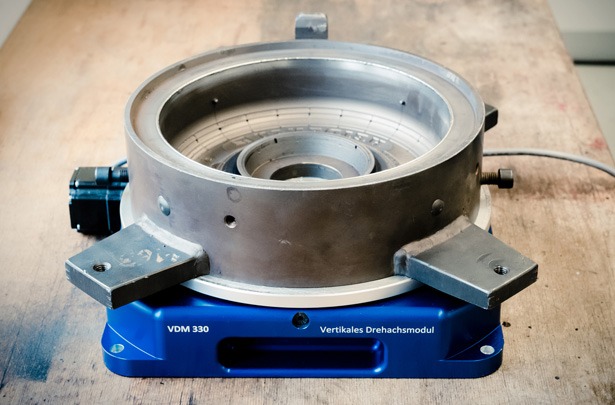

Ansicht Plandrehtisch VDM 330

Drehteller („Töpferscheibe“)

Diese Argumente sprechen für unseren Drehteller:

  • Funktionsprinzip einer Töpferscheibe
  • sehr langsame und präzise Drehung
  • schnelle Bearbeitung sehr großer Bauteile möglich
  • keine von Hand gesteuerte Bewegung notwendig
  • gleichmäßige Schweißnaht durch weniger Nahtansätze
  • sehr leichter Aufbau
  • breites Anwendungsspektrum

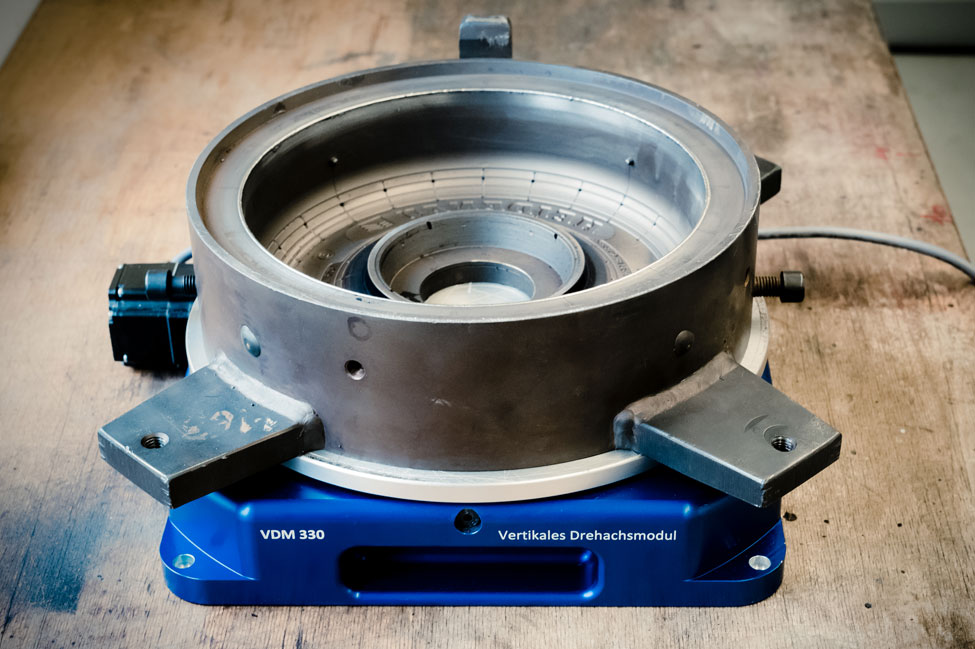

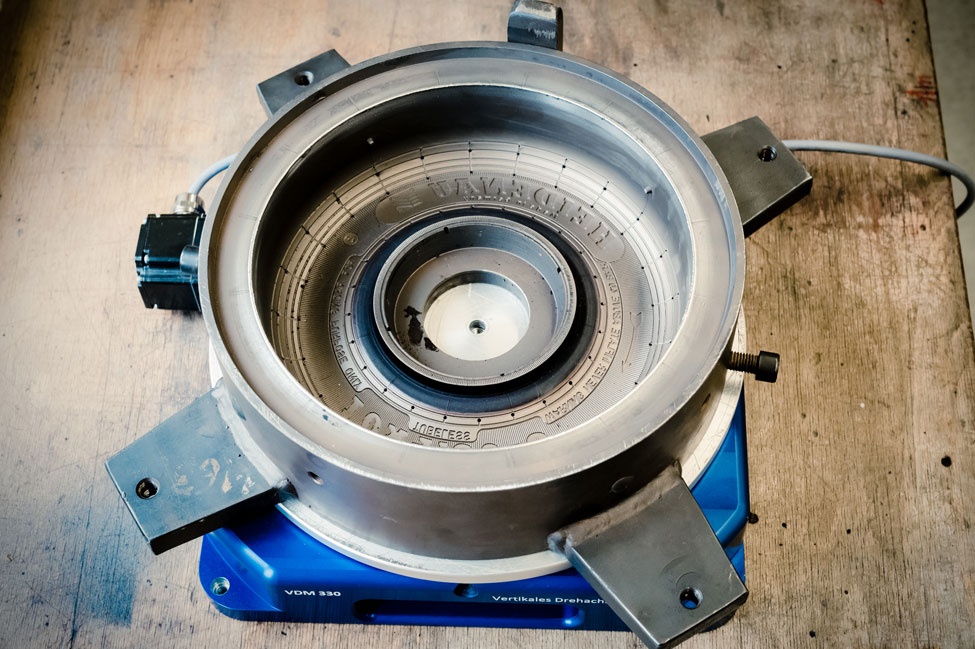

Plandrehtisch VDM 330

Der Plandrehtisch zum Laserschweißen großer Bauteile.

Beim Laserschweißen großer Bauteile steht der Bearbeiter vor der Herausforderung, den Laserkopf gleichmäßig entlang des Bauteils zu bewegen. Dabei kann es schnell zu Ungenauigkeiten bei der Positionierung kommen. Mit unserem Plandrehtisch VDM 330 können Sie auch diese Bauteile ganz komfortabel bearbeiten. Dabei sorgt die Bewegung des Bauteils bei langsamer Drehgeschwindigkeit für eine präzisere Positionierung.

Der Plandrehtisch VDM 330 wurde speziell für große Bauteile mit rotationssymmetrischem Verlauf der Laserschweißkontur entwickelt, die für „normale“ Drehachsen meist zu groß sind.
Auch wenn das Bauteil in eine „normale“ Drehachse hineinpasst, so dreht sich diese Drehachse oftmals zu schnell, um die adäquate Arbeitsgeschwindigkeit für große Bauteil-Durchmesser zu erhalten.

Dank seiner sehr großen Getriebeumsetzung ermöglicht der Drehteller VDM 330 eine vergleichsweise langsame Drehgeschwindigkeit für präzise Positionierung der Laserschweißnaht.

Ein weiterer Vorteil: Unser Schweißpositionierer ist kompakt und nimmt beim Laserschweißen wenig Platz in Anspruch.

Der Drehteller VDM 330 kann an die ALPHA LASER Geräte ALW, ALT, ALFlak und ALFlakMax bei vorhandener Leistungsansteuerung R-A angeschlossen werden.

TECHNISCHE DATEN

Bauhöhe: 79 mm
Drehteller-Ø: 330 mm
Bauteilgewicht: bis 100 kg
Haben Sie Fragen oder Wünsche?
Produktdatenblatt vertikaler Drehteller

Plandrehtisch

Alle Daten und Informationen zum Drehteller VDM 330 finden Sie in diesem Produktdatenblatt.

Produkdatenblatt
Produktdatenblatt zur Magnetspannkugel

Magnetspannkugel

Alle technischen Daten zur Magnetspannkugel als PDF zum Download.

Produktdatenblatt
Produktdatenblatt zum Rollenbock

Rollenbock

Hier finden Sie das Produktdatenblatt zum Rollenbock RoBo-1 zum Download.

Produktdatenblatt

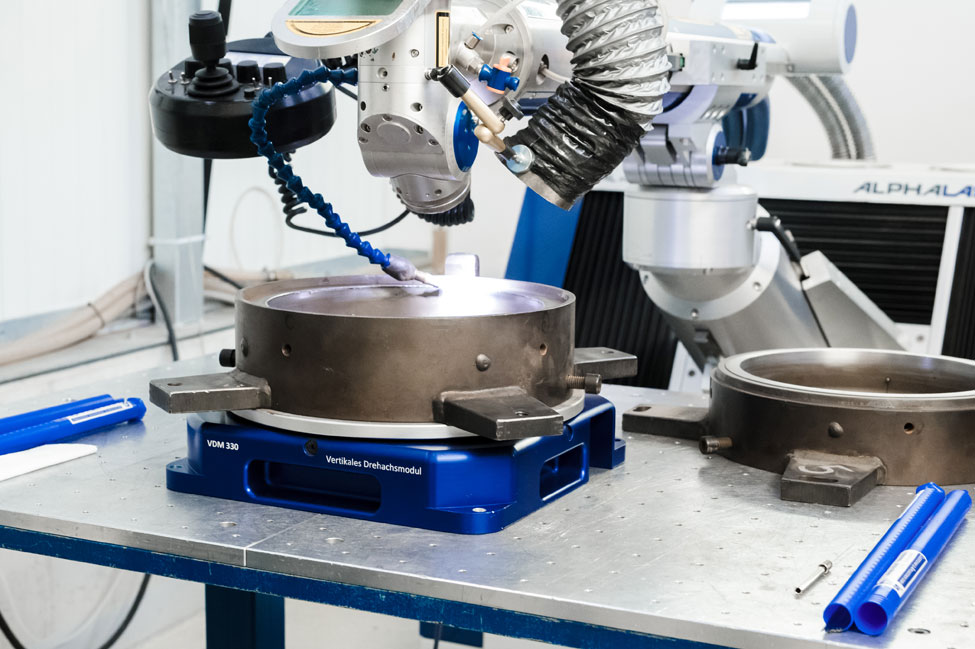

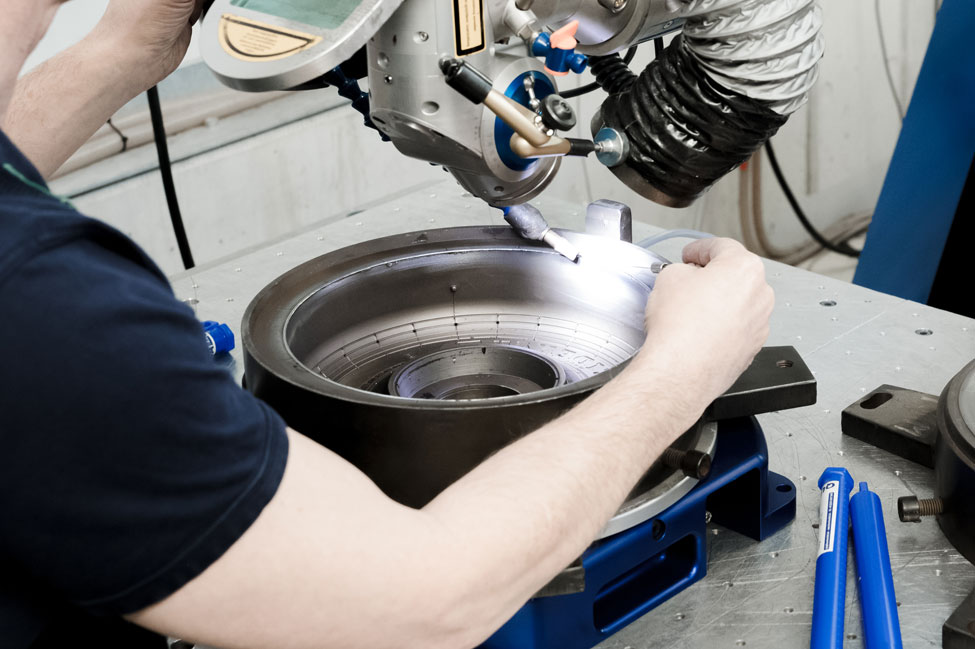

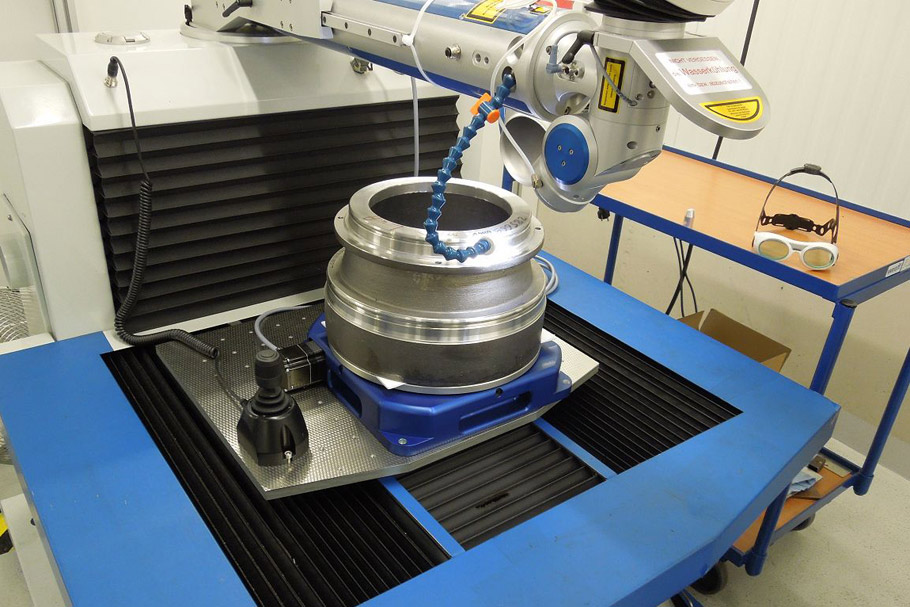

Plandrehtisch VDM 330 in der Anwendung
